Part 1 产品特点
01.
定位，丝毫不差
采用高精密位移传感器检测，机械式限位
重复定位精准度高，可达+0.01mm
02.
界面操作，随心所欲
触摸电子屏显示
人性化系统设计，压力，位置，速度可以任意调节
03.
让交付更快，生产周期节约20%时间
采用高精密位移传感器检测，机械式限位
单个产品压制工作循环4~5秒
Part 2 产品结构

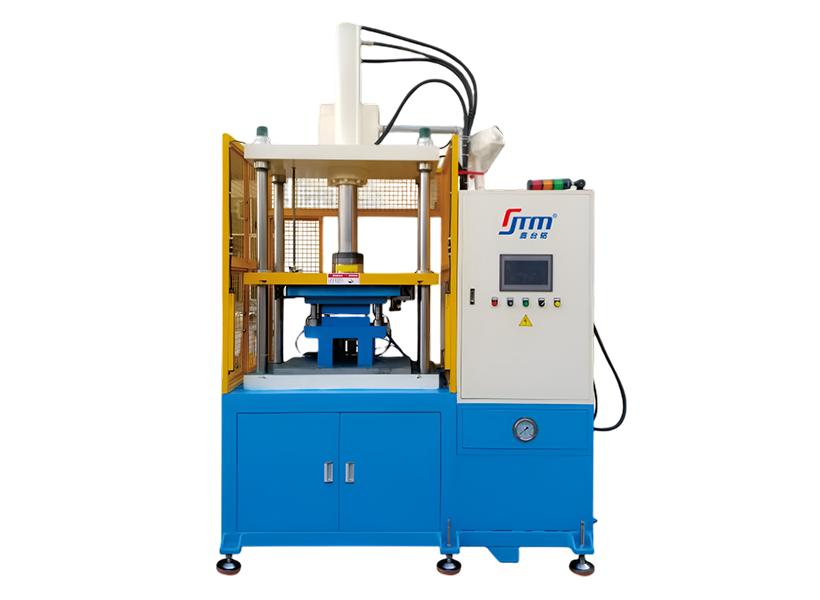

四柱伺服油压机 XTM-106KS产品构成清单-
□ 导柱
-
□ 油缸
-
□ 液压泵
-
□ 伺服电机
-
□ 电磁阀
-
□ 充液阀
-
□ 密封圈
-
□ 油路板
-
□ PLC
-
□ 触摸屏
-
□ 位移编码器
-
□ 安全光栅
Part 3 产品特性
1、机身采用传统四柱式结构，和传统机械式冲床相仿，结构简单紧凑，占地面积小，操作方便 。
2、主缸为活塞式油缸，内设快速缸，可实现高速下行，慢速压制动作。提高生产效率。
3、油缸为上油缸式，冲压滑块工作时从上往下压制,下模静止，上模压制。
4、机身上部装有精密定位装置，机械死限位，并有伺服调装置。
5、精密定位装置采有伺服马达驱动。定位精度±0.03mm。
6、电气系统采用PLC+伺服系统+触控屏+比例驱动，配合比例液压系统，按照工艺要求发出指令，完成本机工艺循环动作。
7、友好人机介面，可任意存取200组参数程序。
8、位置由电子尺定位，可任意设置行程位置。高精确定位采用机械死限位，定位精度理论上为±0.01mm ，实际定位精度0.02-0.03mm。
9、压力由压力传感器检测，可任意设置机器压力。
10、移动工作台自动送料。
2、主缸为活塞式油缸，内设快速缸，可实现高速下行，慢速压制动作。提高生产效率。
3、油缸为上油缸式，冲压滑块工作时从上往下压制,下模静止，上模压制。
4、机身上部装有精密定位装置，机械死限位，并有伺服调装置。
5、精密定位装置采有伺服马达驱动。定位精度±0.03mm。
6、电气系统采用PLC+伺服系统+触控屏+比例驱动，配合比例液压系统，按照工艺要求发出指令，完成本机工艺循环动作。
7、友好人机介面，可任意存取200组参数程序。
8、位置由电子尺定位，可任意设置行程位置。高精确定位采用机械死限位，定位精度理论上为±0.01mm ，实际定位精度0.02-0.03mm。
9、压力由压力传感器检测，可任意设置机器压力。
10、移动工作台自动送料。
Part 4 产品参数
|
XTM106K规格参数 (快速油压机,快速油压切边机,切边机,切模压力机,铝制品切边机,压铸品切边机,压铸件切边机,压铸切边机,压铸切毛边机) |
||||||
| 型 号 | XTM-106KS-20T | XTM-106KS-30T | XTM-106KS-40T | XTM-106KS-50T | XTM-106KS-60T | |
| 公称压力 T | 20 | 30 | 40 | 50 | 60 | |
| 液体最大工作压力 | 21 | 21 | 21 | 21 | 21 | |
| 回程力 T | 4 | 4.8 | 5.1 | 5.7 | 5.8 | |
| 机架台面距地面高度 E | 780 | 780 | 780 | 780 | 780 | |
| 最大开口距离 H | 400 | 500 | 500 | 500 | 500 | |
| 滑块(压头)最大行程 | 300 | 300 | 300 | 300 | 300 | |
| 工作台有效面积 | 左右 L | 500 | 600 | 600 | 600 | 600 |
| 前后 W | 400 | 400 | 500 | 500 | 500 | |
| 滑块压头速度 | 下行速度 | ≥188 | ≥178 | ≥178 | ≥168 | ≥168 |
| 工作速度 | ≥19 | ≥16 | ≥14 | ≥13 | ≥12 | |
| 回程速度 | ≥125 | ≥125 | ≥116 | ≥120 | ≥145 | |
| 主机轮廓尺寸(左右X前后x高) | 850x950x2130 | 850x950x2280 | 900x1050x2360 | 950x1100x2500 | 950x1100x2550 | |
| 功率(KW) | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | |
Part 5 应用领域
汽车行业
汽车行业
发动机，动力，传动，悬挂，制动，电气等系统组件压装。
电机行业
电机行业
马达，定子，转子，壳体，端盖，风叶，轴承、齿轮等零部件压装。
电子行业
电子行业
电感，连接器，端子，3C电子，PCB板，电器，线路板组件压装（插件等），电子零部件压装。
航天军工
航天军工
航天飞机发动机，船舶，MIM件，粉末，石墨烯，科研实验等。
新能源行业
新能源行业
燃料电池电堆压装，膜电极热压成型，锂电池气凝胶隔热垫成型，滤芯材料成型。
其它行业
其它行业
纸托，电动工具，压铸件，铜管，柴油发动机，按摩椅，机械设备，工程机械等零部件压装。
