鑫台铭电池隔热垫PET+气凝胶+PET真空热压机：---鑫台铭提供。

电池隔热垫是以预氧丝或其他类型的气凝胶复合材料为核心，以高分子（PET、PI）膜或阻燃涂层为封装材料，经热压或涂覆复合而成，具有优良的隔热和缓冲功能，主要用于动力锂电池电芯间的热防护，可防止电芯热失控，大幅提高新能源车的乘驾性。当其中一块电芯发生热失控时，电芯间的气凝胶隔热垫可阻隔其热量向相邻的电芯传递，防止热扩散，从而避免新能源动力电池电芯热失控的多米诺效应。气凝胶隔热垫还具有良好的压缩性能，在隔热的同时，还可作为缓冲材料用于电芯间，以适应电池在充放电过程中电芯的膨胀和收缩变化。

气凝胶隔热垫是由超薄气凝胶毡与PET/PI膜复合的产品，室温导热系数<0.035W/m·K，同时具有阻燃、不掉粉的特点。气凝胶隔热垫应用于新能源电池新能源防火包中电芯之间，在单块电芯出现热失控的情况下，可有效隔绝热量向周边电芯的扩散，保护周边电芯正常工作；同时也具有绝缘、缓冲的作用。

通过在电池组间加装气凝胶隔热垫，在电芯出现热失控的情况下可有效抑制热扩散，延缓事故发生。另一方面，气凝胶隔热垫具有导热系数低、保温效果好、A级防火、质量轻等特点，应用于电池包保温，在保证电池低温环境下的使用性能的同时，能为空间有限的电池包节省更多宝贵空间。

真空热压机包括液压装置（电机、油泵、液压油管路、油缸、压合装置）、电控装置，其工作则是通过加温加热，实现隔热垫的增层压合。采用单开口式，并采用液压式压合，其各层开口之板材夹于上下两热压盘间，压力由下往上压，热力则由上下热压盘加热传至板材。整个压合工艺流程为：上料、压制、下料。其中，采用数控压力传感器进行压力控制，加热方式采用电加热。压合时采用加热盘进行平坦性压合，固定传热效率快的硅铝板。采用离形膜进行离形作用，防止复印，利用玻纤布抑制流胶量，阻隔矽油，防止滑动。并采用硅钢板，增加平坦度等。

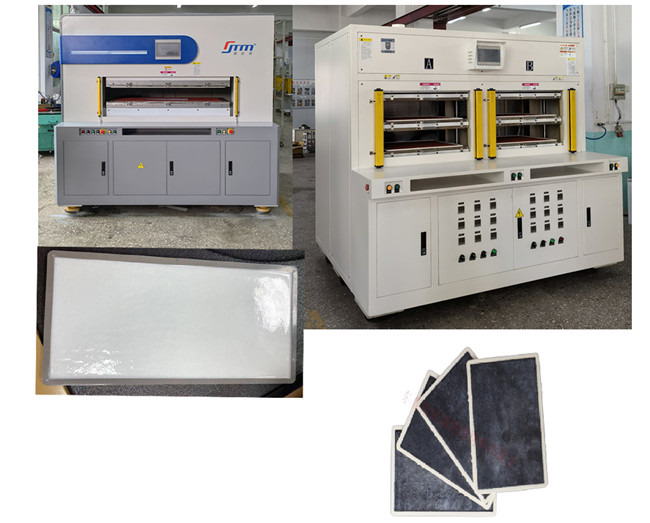

气凝胶隔热片真空热压机设备采用四柱式结构设计，配备精密伺服电机驱动，自动将产品移动到热压工位进行抽真空热压，动作结构平稳高效，可兼容各种新型隔热材料的热压封装成型工艺。配备PLC微电脑触控式操作系统，集成温度防呆，压力、温度、真空度多组生产数据实时显示和调节，配备安全光栅、信号报警灯，平衡脚杯，适用于各种真空压合成型工艺的产品。

设备简介：

1、真空热压机之基座是以100*80 和200*100 槽钢构成，以立板方式焊接一体，底座装置有6只防震机械脚。

2、主体结构的材料经过调质处理，经常时间的温度变化使用，金属材料依旧稳定耐用。

3、压合部的结构为此设备的重要部分，本公司是以P20材料制作，经过长时间的高温高压重复压合，材料稳定变形量最少，生产时的可靠度值得信赖。

4、主体结构与电热盘的隔热材料采用进口玻纤板材质，保温效果好，不产生粉屑，平行度佳，耐压性高。

5、本设备设有预压、成型、温度和真空，压力、时间、真空、温度均可调。

6、本设备采用模块化设计，便于设备的维修和保养。全自动操作，只需一个人完成即可。

7、加热方式及热板工作表面温差（感温线）：电热管加热(±5℃)

8、加压后相邻两热板的平行度（感压纸）：压力测试纸着色面积≥80%（无耗材）

9、设备适用于气凝胶、冷凝胶、硅胶、PET、CCS等材料的压合工艺，主要用于新能源汽车动力电池电芯隔热垫热压成型。

产品特点：

1、采用伺服油路系统，3只活塞缸，低噪音，高效节能，成品率高。

2、采用电加热，温度均匀稳定，误差在±5度内，大大提高产品的良率。

3、真空采用油式真空泵，抽气速度快，寿命长。真空泵0.75Kw。

4、加热板采用锰钢，热处理，镀铬，经久耐用，不变形。

5、加热温度升温过程可设置多段加热，使温度更准确，上下独立控制加温。

6、PLC微电脑触摸屏控制，数字压力控制，温度、速度可调可控。

7、品质易控制，稳定，产品变形小，溢胶量少。

8、操作简单，实用。成本低，能耗低，省空间，维修方便。

设备功能：

1、触摸屏微电脑控制：性能稳定，外观美观，操作简单。

2、加热盘温度均匀稳定：每个加热盘都采用了4组感温电偶和温度控制器，使热盘的温度绝对均匀和稳定。

3、产品变形小，溢胶量少：压合机压制时间短，一次只需一至二分钟，时间大大缩短，对产品来说不论从变形或溢胶都有大大的改善，从而使产品质量及合格率得以很大提高。

4、高效率，低耗能：压合机压制过程为：上料-压制-下料，过程为约二分钟。由于免去了升温和降温工作，从而大量节约了升温所需的电能和降温所需要水(油)能及升温降温所消耗的时间。

5、压力均匀测试：着色面积为80%以上。

6、压盘表面平行度：机械加工精度为5丝以内。

7、油缸上升，下降速度：时间都在5秒以内。

8、加热方式及热板工作表面温差（感温线）:电热管加热(±5℃)

9、加压后相邻两热板的平行度（感压纸）:压力纸着色面积≥80%

主要结件配件：

1、油压缸：活塞式，共3只，进口密封圈，自制活塞油缸。

2、侧板：整体钢板加工，结实，不变形。40mm45#优质碳钢、热处理。

3、顶板、底板：45#优质钢板，镀铬处理，结实，镀铬防生锈。

4、加热板：锰钢，热处理，镀铬，变形小，镀铬防生锈。

5、真空系统：真空采用油式真空泵，抽气速度快，寿命长。

6、增压系统：增压系统采用长制程增压泵，压力输出稳定。

7、液压系统：所有阀均采用进口元器件，稳定，不掉压，不漏油。

隔热板：玻璃纤维+耐高温树脂

控制方式：触摸屏控制+数字压力控制

安全设计：

1、电控保护：过载、过流、漏电自动保护功能。

2、压力报警：当压力和设定值偏差超过接收值时，机台自动报警，并提示报警原因。

3、温度控制：温度达不到或超过接收范围时，机台会提示温度报警。

4、双手操作：如无送料器时，机台需双手操作才能启动，以保证操作员安全。

5、系统监控：控制系统会对整个机台作全方位监控，并及时提示相关参数。

6、安全光栅：机台两个温区均独立安全光栅保护，以确保人员操作安全。

技术参数：

1、台面规格（直尺）工作台面：500 mm * 1200mm

2、工作层数（目视）：1层(垂直1开口）

3、开口高度：250mm

4、油压缸：直径220mm*3只

5、加热方式及热板工作表面温差（感温线）：电热管加热(±5℃)

6、加压后相邻两热板的平行度（感压纸）：压力纸着色面积≥80%

8、压力公差（压力表）：≤±3kg

9、动作流程（目视）：正常

10、油压站漏油确认：无

11、高压测试（压力表+目视）：165KG/cm2

12、各极限开关位置确认（实操）：各限位动作正常

13、外观（目视）：无明显破损

真空热压机设备适用于气凝胶、冷凝胶、硅胶、PET、CCS等材料的压合工艺，主要用于新能源汽车、动力电池电芯隔热垫热压成型。

气凝胶产品采用纳米气凝胶与玻璃纤维、陶瓷纤维等基材复合，将具有优异性能的气凝胶与柔性基材完美结合在一起，更大化保留了气凝胶轻质、隔热等特性，并赋予了气凝胶柔性与韧性。具备超长使用寿命、超强隔热性能、超高防火性能、超优机械性能的附加特点，气凝胶产品广泛应用于军工航天、热力管网、石油化工、新能源汽车、动力电池、轨道交通、消费电子以及纺织品等领域。
