鑫台铭磁性材料伺服粉末成型机——铁硅铝、铁氧体、铁粉芯粉末成型方案：---鑫台铭提供。鑫台铭---新智造走向世界！致力于3C工业、新能源、新材料产品成型及工艺解决方案。

电感磁芯、磁性材料粉末：锰锌铁氧体、镍锌铁氧体、钕铁硼、铝铁硼、铁硅、铁硅铝、合金粉、铁粉等。

电感磁性材料一般有：

1、磁粉芯。

2、铁硅铝磁芯。

3、铁氧体磁芯。

4、锰-锌铁氧体磁芯。

5、镍-锌铁氧体磁芯。

变压器磁性材料一般有：

1、铁粉芯。

2、坡莫合金粉芯。

3、铁硅铝粉芯(Kool Mμ Cores)

磁性材料主要可以分为永磁和软磁两类。永磁材料又称硬磁材料，这类材料能长期保留其剩磁，具有较高的矫顽力，能经受不太强的磁场干扰。软磁材料与之对应，矫顽力低，磁导率高，既容易受外加磁场磁化，又易退磁。其主要功能是导磁、电磁能量的转换与传输，被广泛应用于电能转换设备中，是电子电力时代的重要材料。软磁材料主要可分为金属软磁、铁氧体软磁、非晶及纳米晶三类。金属软磁应用广泛，全世界年产百万吨以上，可继续细分为纯铁、硅钢、坡莫合金、金属软磁粉芯等类别，其中金属软磁粉芯性能最为优异，在光伏、储能、新能源汽车等板块广泛应用。

金属软磁粉芯是由绝缘介质包覆的磁粉压制而成的软磁材料，是当今软磁材料领域综合性能最佳的软磁材料。软磁粉芯的磁性能，结合了金属软磁材料和软磁铁氧体的优势，由于其粉末采用的是铁磁性颗粒，饱和磁感应强度高，同时 因为有绝缘层的存在，其电阻率也较高。成型工艺方面，其相较非晶软磁成熟，可塑性强。软磁粉芯可以同时满足高频（KHz~MHz）使用和体积小型化的需求，并且可以加工成环形、E 型、U 型等，以满足不同的应用场合。

金属软磁粉芯可分为铁粉芯、羰基铁粉芯、铁硅铝磁粉芯、铁硅磁粉芯、高磁通磁粉芯、铁镍钼磁粉芯。

铁基非晶类粉芯材料，虽具有良好的磁芯损耗与饱和特性，但在技术上仍然存在可靠性、磁芯成型的压制性等结构性问题短时间难以彻底解决，大批量生产与使用仍然难以实现，在中高频工作条件下，铁硅类金属磁粉芯软磁材料是能够满足要求的理想材料之一。

铁粉芯：以纯铁粉为原料，经表面绝缘包覆后采用有机粘合剂混合压制而成。被广泛应用于储能电感器、调光抗流器、EMI噪音滤波器、DC输出/输入滤波器等。

羰基铁粉芯：由超细纯铁粉制成，具有优异的偏磁特性合良好的高频适应性。其直流偏置特性远优于其他磁粉芯，是制造高频开关电路输出扼流圈、谐振电感及高频调谐磁芯芯体较为理想的材料。

铁硅铝磁粉芯：由 85%Fe、9%Si、6%Al 的合金粉末生产出来的一种软磁复合材料，适用于功率因数校正电路（PFC 电感器）、脉冲回扫变压器合储能滤波电感器。

铁硅磁粉芯：开发相对较晚，由 94%Fe 和 6%Si 的合金粉末制成，适用于大电流下的抗流器、高储能的功率电感器、PFC电感器等，在太阳能、风能、混合动力汽车等新能源领域中被广泛使用。

高磁通磁粉芯：磁通密度最高的磁粉芯，具有优异的直流偏置特性、低损耗和高储能特性。高磁通磁粉芯非常适用于 大功率、大直流偏置场合的应用，如调光电感器，回扫变压器、在线噪音滤波器、脉冲变压器和功率回数校正电感器等。

铁镍钼磁粉芯：由 17％Fe、81％Ni 和 2％Mo 的合金粉末制成的一种粉芯材料，也称钼坡莫合金磁粉芯，具有高磁 导率、高电阻率、低磁滞和低涡流损耗的特性。在磁粉芯领域中，铁镍钼磁粉芯的损耗是最低的，同时也具有最佳的 温度稳定性。适合用于回扫变压器、高 Q 滤波器、升压降压电感器、功率因校正电感器（PFC 电感器）、滤波器等。

产品应用：

1、光伏&储能发展进入快车道，合金软磁基本盘稳健。

2、新能源汽车赛道赋能，合金软磁需求提速。

3、变频空调渗透率提升，促进合金软磁需求。

4、UPS领域受益于数字经济与高频化趋势，合金软磁需求有望增加。

5、全球合金软磁总需求增长迅猛，未来三年复合增速42%。

铁硅粉末材料应用有：新能源电感器、新能源高频变压器、大功率光伏变压器。单、三相电抗器、工频特种变压器，UPS充电、数据中心、充电桩、风能、光伏、室外储能器、车载传感等。

产品以FeSi材料为主，类别有新能源电感器、新能源高频变压器、大功率光伏变压器。单、三相电抗器、工频特种变压器。

FeSi材料应用，UPS充电、数据中心、充电桩、风能、光伏、室外储能器、车载传感等。

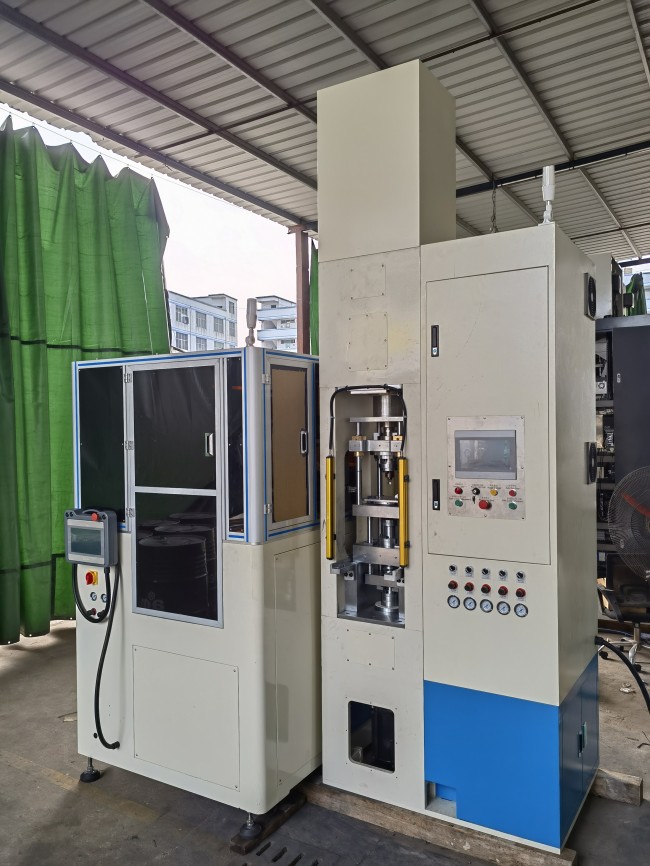

伺服粉末成型机压机能够将适合成型的粉末通过料斗、料管、料靴自动流注到阴模中，然后经过装在压机上的冲头对粉末压制成型，继而对压制成型的制品实施自动脱模、自动捡料、装盘。所有的执行动作全是机器自动完成的，整体结构采用全封闭设计。

设备具有稳定性、精准性、高效性等特点。

设备名称：伺服粉末成型机

设备压力：5T、10T、15T、20T、25T、30T、40T、60T、80T、100T、150T、200T、250T、300T、400T、500T

模架结构：上一下一、上一下二、上一下三、上二下二、上二下三、上二下四

驱动方式：

1、AC伺服马达＋丝杆直线驱动（20T以下）

2、AC伺服马达＋减速机+丝杆直线驱动（40T以下）

3、伺服液压缸+AC伺服马达＋减速机+丝杆直线驱动（10T以上）

模具快装系统：

改善了传统人工装模小心谨慎，速度慢，紧固上下冲比较麻烦等诸多不便，完全避免装模可能对模具的损坏。并且，该快装系统既能安装现有传统模具，又能安装满足3R系统要求的高精度模具，模具安装方便，时间短。

伺服粉末成型机特点：

1、该机采用上部驱动方式，传动损耗少，安装场地小且容易维护和保养 。

2、上冲体装有油压缸，若加压过载造成压机卡住停机，只需将油压缸内的油卸掉，开机逆转将异常排除后，再将油压缸内的油注人即可恢复到原来状态 。

3、上冲设有气压缓；中复位装置，在加压终了时，上冲仍压着制品同时脱出中模面，可有效防止制品在脱模时变形及龟裂的发生 。

4、模架可安装两个上冲、三个下冲，可满足多台阶形状复杂制品的成型要求 。

5、模架可兼用于内台阶、外台阶的制品，并配合有段差调整机构、浮动芯杆机构，易于成型有段差且薄的制品 。

6、该机设计中模挡块机构，中模和芯棒带台阶的成型方式均可适用，极大地降低模具成本 。

7、装料、加压、顶压个位置的调整有累计型计数器显示及微调功能，成型条件容易控制 。

8、有固定行程的过／欠量装料功能，可防止粉末的喷溅和保证装料稳定以弥补特殊制品的成型缺陷，满足制品的品质要求 。

9、安全光栅以及料斗、上行程、下行程、气压、下一冲、下二冲等均可有检测装置的配备，确保压机、模具、制品和操作者安全等不发生意外事故 。

10、电动集中式润滑油泵可定时定量对压机进行润滑，并设有检测和保护功能，确保润滑系统在恶劣的条件下有效使用 。

11、该机的PLC系统可存储、调用约若干个制品程序和压制调整数据，极大地方便了调模，提高了效率 。

12、该机采用先进的人机界面操作系统，人性化设计，功能的设定、调整简单、直观，操作容易 。

设备特性：

1、安全：运转部件采用全封闭式设计，排除操作安全隐患。

2、高效：转速快(转速最快可达到60转/min；一出多模；稼动率高(正常情况下装模OK，稼动率≥90%)；高品质(模具耗损低，产品无毛边)。

3、节能：无需空调环境运作；三相380V变压为220V低压电源(低能耗) ；除使用细小中棒需使用吹气外，其余无需压缩空气吹气。

4、环保：无漏油，无漏料，无噪音。

1、定位精准，做带后角的可以做到无直边。

2、密度调整方便，上、下密度可任意调整，并可实现数据化。

3、加上3R定位系统，可实现快速换模，节省换模调机时间，提高效率，可直接调出前面数据即可。

4、具有功能数据化，并可以保存，改善机械压机对人员技能要求。

伺服粉末成型机设备应用于陶瓷结构件、外壳、数控刀具、钻头、电感、变压器、滤波器、磁环等产品。尤其适合高端、超小型、异型、复杂、多台阶、精密结构件等粉末制品成型。产品应用于半导体、通讯基站、各类电源、消费电子、医疗、工业电子、工程机械、电动汽车、新能源（光伏、储能、风电）等行业。
