成型设备

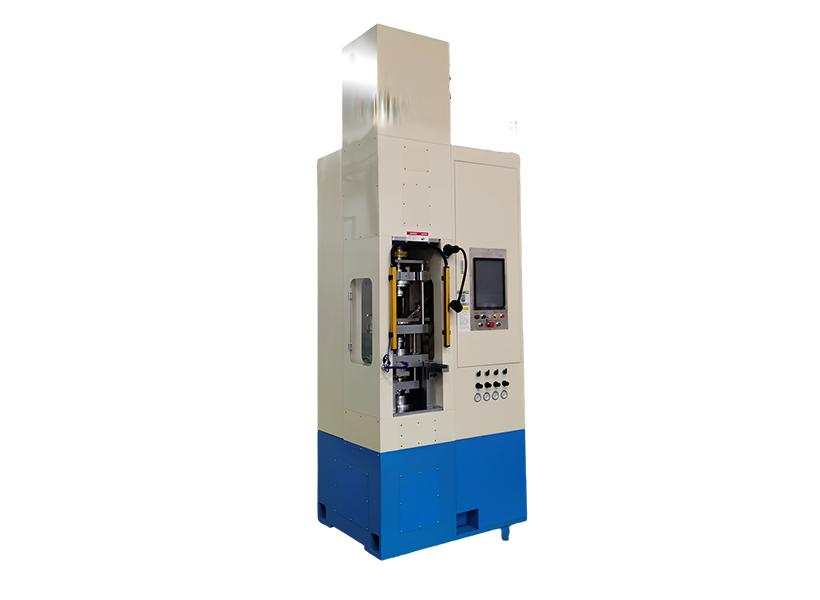

硬质合金粉末伺服成型机

联系我们
了解更多信息
Part 1 产品特点
  • 采用伺服马达直接传动,成型速度更快
    稳定性更高,模具磨损低
  • 成品推出采用伺服马达推出
    填料更均匀,成品推出更顺畅
  • 本机台可设置粉盒推出延时装置
    保证产品品质及粉盒与下型相接精准
  • 设备智能化高
    压力自动监控,安全性能高
  • 设备结构简单
    操作方便,保养容易
  • 设备无需加液压油
    节能环保
  • 定位精准
    做带后角的可以做到无直边
  • 密度调整方便
    上、下密度可任意调整,并可实现数据化
  • 01.

    定位,丝毫不差

    采用高精密位移传感器检测,机械式限位
    重复定位精准度高,可达+0.01mm
  • 02.

    界面操作,随心所欲

    触摸电子屏显示
    人性化系统设计,压力,位置,速度可以任意调节
  • 03.

    让交付更快,生产周期节约20%时间

    采用高精密位移传感器检测,机械式限位
    单个产品压制工作循环4~5秒
  • Part 2 产品结构

    硬质合金粉末伺服成型机产品构成清单
      □ 模架
      □ 伺服马达
      □ 伺服驱动器
      □ 丝杆
      □ 联轴器
      □ 触摸屏
      □ 轴承
      □ 传感器
      □ 气动配件
      □ 时间继电器
      □ 空气开关
      □ 漏电断路器
    Part 3 产品特性
    1、适合任何异型产品,超小产品成型。
    2、防止过充,填充稳定,粉料无外泄,漏料。
    3、伺机系统调速调整方便且静音传动。
    4、伺服异常对应方法明确化,简易化。
    5、成型产品效率高,精度高,密度均匀,高度稳定。
    6、节省模具,模具磨损小,平均延长寿命一倍以上。
    7、维护,保养,操作及更换模具更简便。
    8、节能,能耗低,平均节能一倍以上。
    9、伺服加螺杆的传动机构机台无振动,使产品单重变化小并保证品质及提升。
    10、具有功能数据化,并可以保存,改善机械压机对人员技能要求。
    Part 4 产品参数
    XTM-FM硬质合金粉末成型机技术参数
    型  号 XTM-FM-上1下2-10T XTM-FM-上1下1-15T XTM-FM-上1下1-20T XTM-FM-上1下2-60T XTM-FM-上1下1-60T
    最大加压能力(T) 上模 10 15 20 60 60
    中模 5 5 10 25 25
    下二冲 8 40
    最大工作行程(mm) 上模 150 150 150 270 270
    中模 70 100 100 150 150
    下二冲 70 150
    给料器 110 150 150 150 150
    填充量(mm) 0.1-70 0.1-100 0.1-100 0.1-150 0.1-150
    成型速度一出一(转/Min) 1-30 1-30 1-30 1-30 1-30
    成型精度(mm) ≤0.02 ≤0.02 ≤0.02 ≤0.02 ≤0.02
    重复精度(mm) ≤0.005 ≤0.005 ≤0.005 ≤0.005 ≤0.005
    成型范围(L)*(W)(mm) 75*45 75*45 75*45 75*45 75*45
    稼动力 >86% >86% >86% >86% >86%
    料斗容量 15Lit 20Lit 20Lit 30Lit 30Lit
    电机功率(Kw) 上模 15 28 30 8.9(配齿轮泵) 8.9(配齿轮泵)
    中模 5.5 7.5 5.5(配减速机) 15(配减速机) 15(配减速机)
    下二冲 4.4(2PCS) 15(2PCS/配减速机)
    给料器 0.4 0.4 0.4 0.4 0.4
    机器重量(T) 4.2 4.5 4.8 6.5 6.5
    机器尺寸(mm) 1300 1150 1150 1580 1580
    850 850 850 1178 1178
    3200 3200 3200 3650 3650

    Part 5 应用领域

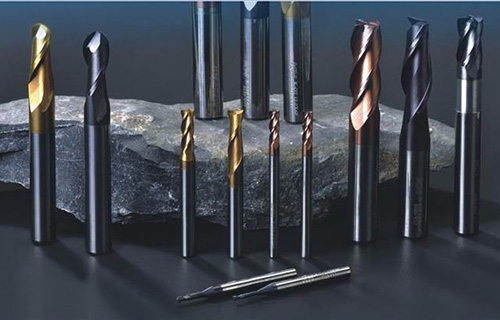

  • 硬质合金

    硬质合金


    车刀、铣刀、刨刀、钻头、轴承。

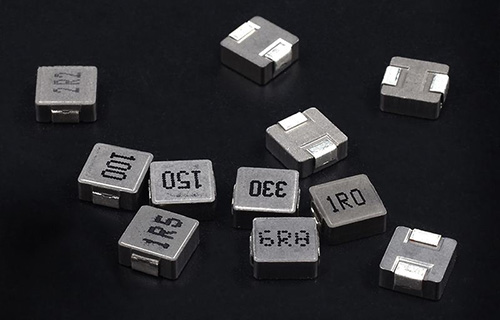

  • 电感磁芯

    电感磁芯


    电感磁芯、一体成型电感、T-core电感。

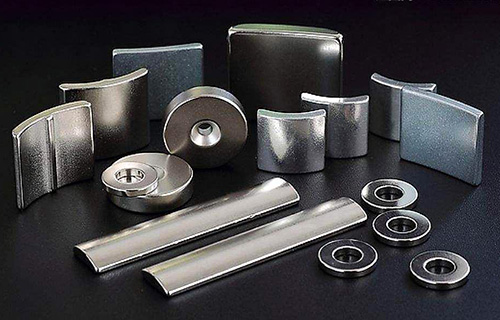

  • 磁性材料

    磁性材料


    磁轴承、电表、按键、继电器、传感器、开关、磁性天线、变压器、耳机。

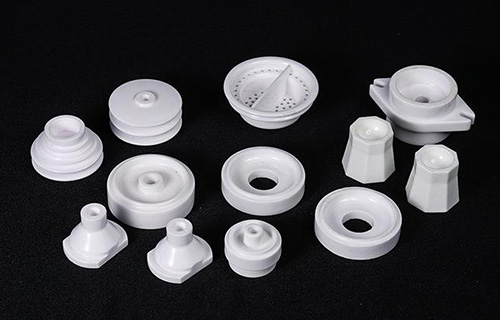

  • 电子陶瓷

    电子陶瓷


    电子元器件、光通信、无线通信、工业激光、消费电子、汽车电子。

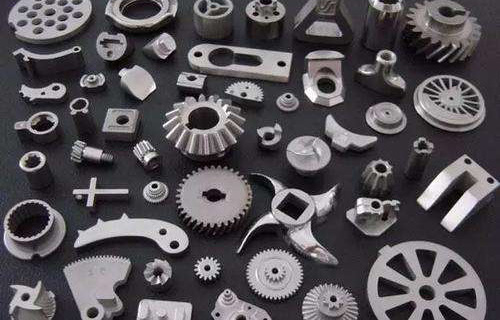

  • 粉末冶金

    粉末冶金


    5G通讯基座、医疗器械、锁具、五金件、结构件。

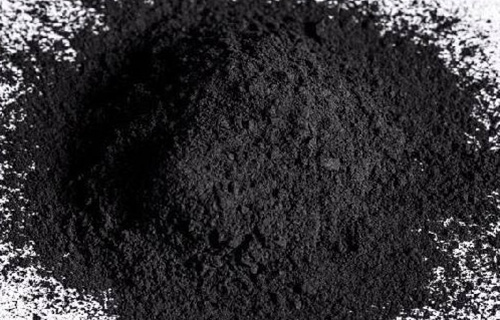

  • 其他粉末

    其他粉末


    玻璃粉末、不锈钢粉末、石粉、药粉。
