Part 1 产品特点
温控技术控制
柔性强，效率高
保持压力模式/时间位置模式
保养维修方便
01.
定位，丝毫不差
采用高精密位移传感器检测，机械式限位
重复定位精准度高，可达+0.01mm
02.
界面操作，随心所欲
触摸电子屏显示
人性化系统设计，压力，位置，速度可以任意调节
03.
让交付更快，生产周期节约20%时间
采用高精密位移传感器检测，机械式限位
单个产品压制工作循环4~5秒
Part 2 产品结构
热冷压封装伺服油压机产品构成清单-
□ 伺服电机
-
□ 伺服油泵
-
□ 电磁阀
-
□ 充液阀
-
□ 压力变送器
-
□ 触摸屏
-
□ PLC
-
□ 安全光栅
-
□ 光栅尺
-
□ 温控模块
-
□ 开关电源
Part 3 产品特性
1、运行界面：显示当前数据显示，当日产量，显示设备的当前工作状态、显示当前各种参数设定值等各种故障报警。
2、参数设定：保压时间角度设定、上下限位置、工进位置、设备最大出力，光栅状态, 设备运行速度,压装力检测设定，空久停机时间等设定。
3、触摸屏具有以太网接口，USB接口，RS485通讯接口，128M内存，数据存储及输出功能，打印功能等。
4、自/手动转换按钮（在触摸屏安装盒测端设有：电源指示，电源开关,设备复位 ,三色指示灯，报警蜂鸣器）等按钮。
5、加热管和热电偶接线端子盒放置在压机操作面，采用端子排方式安装加热管和热电偶。
6、设备操作面需加装开门装置。
7、压机整体需安装密封罩且带有排风装置，便于通风排气。
8、预留水冷接口。
2、参数设定：保压时间角度设定、上下限位置、工进位置、设备最大出力，光栅状态, 设备运行速度,压装力检测设定，空久停机时间等设定。
3、触摸屏具有以太网接口，USB接口，RS485通讯接口，128M内存，数据存储及输出功能，打印功能等。
4、自/手动转换按钮（在触摸屏安装盒测端设有：电源指示，电源开关,设备复位 ,三色指示灯，报警蜂鸣器）等按钮。
5、加热管和热电偶接线端子盒放置在压机操作面，采用端子排方式安装加热管和热电偶。
6、设备操作面需加装开门装置。
7、压机整体需安装密封罩且带有排风装置，便于通风排气。
8、预留水冷接口。
Part 4 产品参数
| 热冷压封装伺服油压机 XTM-106SF规格参数 | ||||
| 型号 | XTM-106SF-20T | XTM-106SF-30T | XTM-106SF-40T | XTM-106SF-50T |
| 液体工作压力(MPa) | 21 | 21 | 21 | 21 |
| 最大工作高度(mm) | 350 | 350 | 350 | 350 |
| 油缸行程(mm) | 200 | 200 | 200 | 200 |
| 工作台尺寸(mm) | 530*500（柱内*前后包边） | 530*500（柱内*前后包边） | 530*500（柱内*前后包边） | 530*500（柱内*前后包边） |
| 工作台离地面高度（mm） | 950 | 950 | 950 | 950 |
| 快速下压速度（mm/s) | 188 | 170 | 200 | 180 |
| 慢速加压（mm/s) | 19 | 16 | 15 | 14 |
| 回升速度（mm/s) | 125 | 120 | 140 | 140 |
| 电机功率（Kw） | 3.7 | 5.5 | 5.5 | 7.5 |
| 设备外形尺寸(mm) | 1200*1200*2300（左右*前后*高） | 1400*800*2180（左右*前后*高） | 1400*900*2350（左右*前后*高） | 1400*1000*2450（左右*前后*高） |
| 重量（T） | 2.1 | 2.3 | 2.5 | 2.7 |
Part 5 应用领域

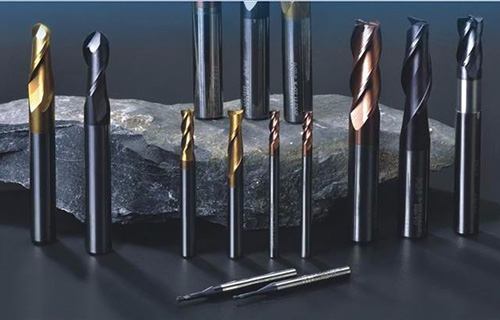

硬质合金
硬质合金
车刀、铣刀、刨刀、钻头、轴承。

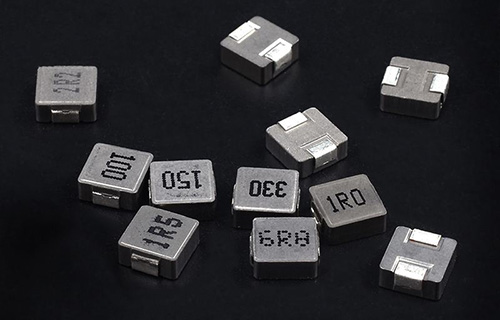

电感磁芯
电感磁芯
电感磁芯、一体成型电感、T-core电感。
手机行业
手机行业
2.5D/3D/3.5D手机前后盖板、全包手机保护套。
汽车行业
汽车行业
内外饰、按键、仪表盘、触控面板、智能视窗。
电子行业
电子行业
无人机、AR智能眼镜、VR头戴显示设备、智能手表、手环、电池盖、标牌、开关、键盘。
MIM件整形
MIM件整形
电器，电子，工具，机械，汽车，饰品，锁具，通信，手机卡托及装饰件等整形。

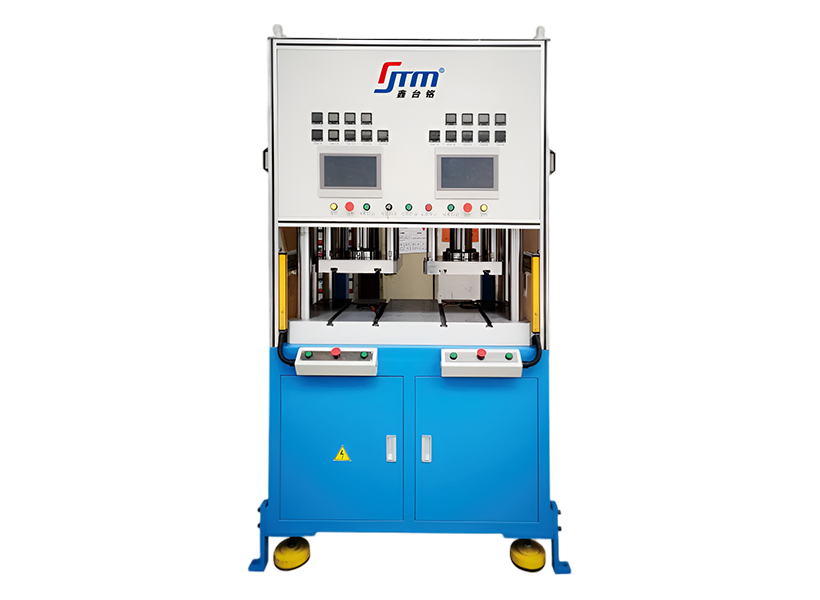

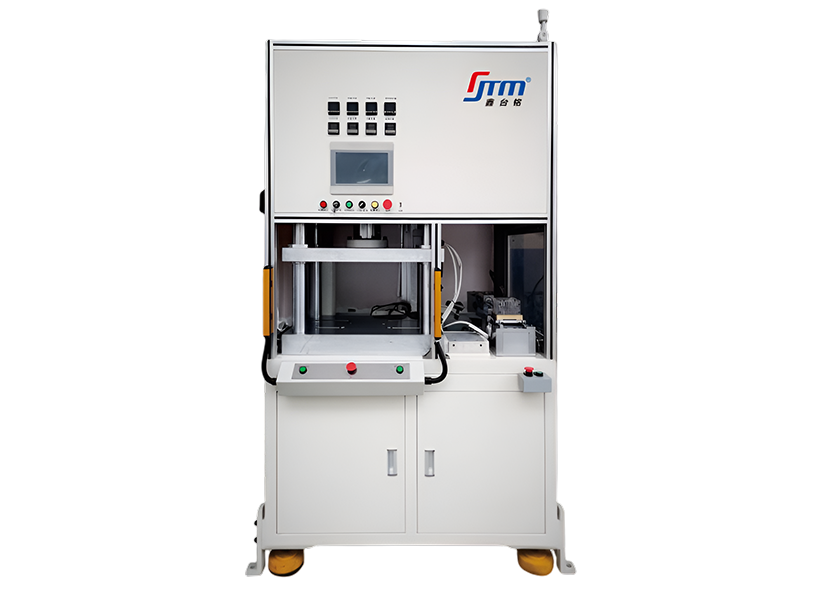

更多成型设备供选
