--首页--产品中心--冲压设备-- 快速油压机

概述参数 FAQ

冲压设备

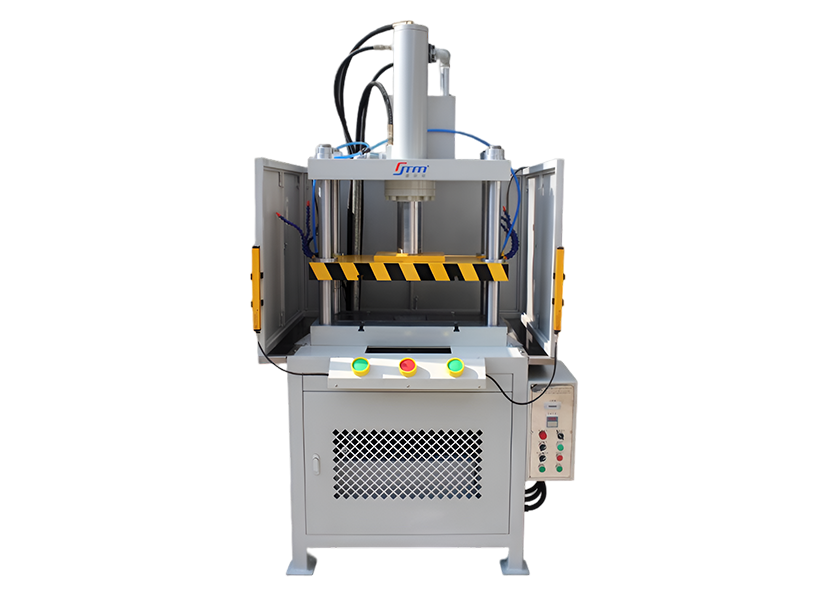

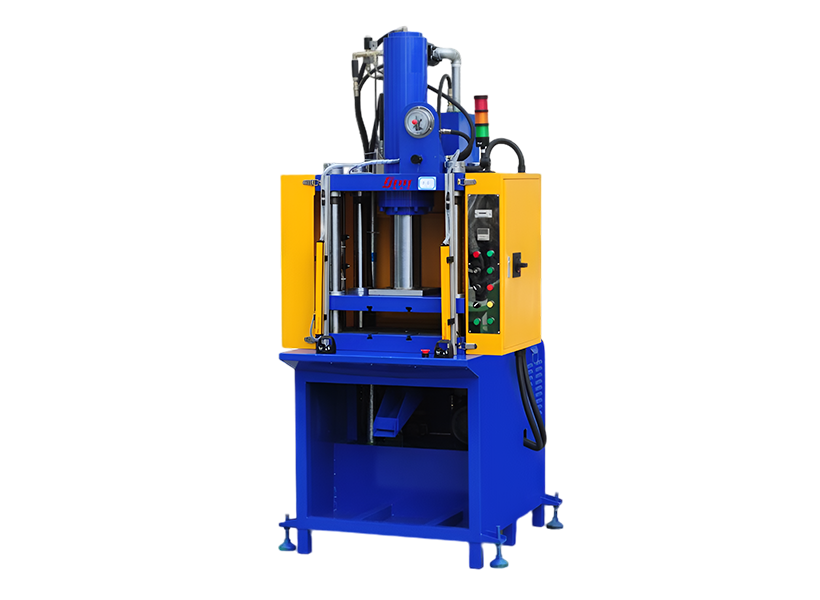

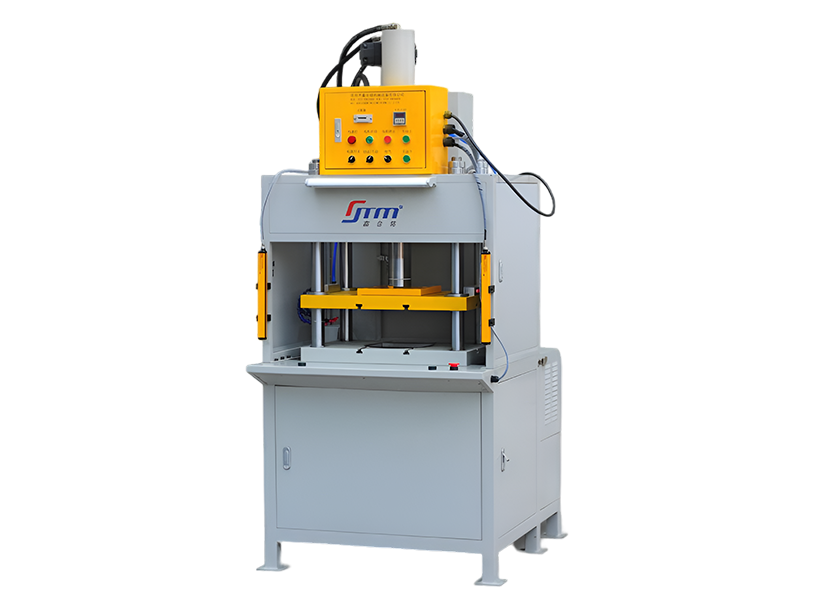

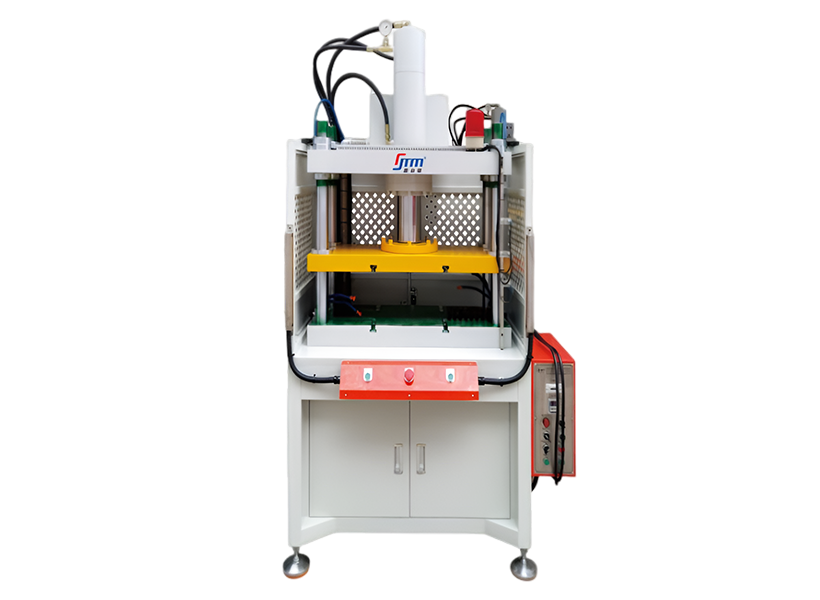

快速油压机

联系我们➤

了解更多信息

Part 1 产品特点

采用四柱三板式结构，活动板与工作面平行
精度高四个精密导套使下压垂直精度高

安全设计，双手操作
有紧急按钮及上下寸动模按钮，配有安全光栅

工作台面配有落料本槽
及吹气装置提高生产效率

压力、行程、速度、保压时间
闭合高度均可按需求调整，方便操作

工作台下方装有脚轮和脚坏
可轻便移动，省力高效

可搭配相应的自动送料装置可完全
实现自动化生产，省力，成本低，效率高。

油缸采用子母缸，具有快速
低噪音、低能耗、无污染的优点

油压系统和电器系统及机身独立设置
操作简单，维护保养简单，方便，快捷

01.

定位，丝毫不差

采用高精密位移传感器检测，机械式限位

重复定位精准度高，可达+0.01mm

02.

界面操作，随心所欲

触摸电子屏显示

人性化系统设计，压力，位置，速度可以任意调节

03.

让交付更快，生产周期节约20%时间

采用高精密位移传感器检测，机械式限位

单个产品压制工作循环4~5秒

Part 2 产品结构

快速油压机 XTM-106K产品构成清单

□ 机架

□ 钢板

□ 护罩

□ 按钮

□ 子母缸

□ 油缸

□ 电机

□ 轴承

□ 油路板

□ 电磁阀

□ 接触器

□ 继电器

□ 安全光栅

□ 电器元件

Part 3 产品特性

1、该系列液压机床以1-21MPA的液体压力为动力源，外接三相AC380V 50HZ或二相AC220 60HZ交流电源。
2、该系列设备以液体作为介质来传递能量, 采用子母缸液压回路，油温低，效率高，冲切速度快，噪音小。
3、设备待机时噪音均不超过80分贝。
4、采用四柱三板式结构，活动板的垂直精度由四个精密导套控制，下工作面与上工作面任意点的平行精度达到0.1MM以下。
5、设备有废料吹气装置，并在下工作台中央开有废料落料槽。
6、设备冲切下止点位置一般通过压力开关或位置感应开关进行控制。
7、具有自动计数功能，分手动和半自动两种控制方式，手动可将压装上模停在任意行程范围内，配有紧急回升按钮，也可加装红外线护手装置。
8、压力、行程、冲切速度、吹气时间、闭合高度客户均可自行调整，方便操作。
9、液压系统，外观整洁，配置美观，工作台下方装有可调脚杯，可轻便调整平行度。
10、设备有快慢两段式速度以保证切边的光洁度和平整度。
11、该系列液压机械出力范围有10T-100T可选。(1tf=1000kgf=9.8KN)

Part 4 产品参数

XTM106K规格参数 (快速油压机,快速油压切边机,切边机,切模压力机,铝制品切边机,压铸品切边机,压铸件切边机,压铸切边机,压铸切毛边机)
型号		XTM-106K-20T	XTM-106K-30T	XTM-106K-40T	XTM-106K-50T	XTM-106K-60T
公称压力 T		20	30	40	50	60
液体最大工作压力		21	21	21	21	21
回程力 T		4	4.8	5.1	5.7	5.8
机架台面距地面高度 E		780	780	780	780	780
最大开口距离 H		400	500	500	500	500
滑块(压头)最大行程		300	300	300	300	300
工作台有效面积	左右 L	500	600	600	600	600
工作台有效面积	前后 W	400	400	500	500	500
滑块压头速度	下行速度	≥188	≥178	≥178	≥168	≥168
	工作速度	≥19	≥16	≥14	≥13	≥12
	回程速度	≥125	≥125	≥116	≥120	≥145
主机轮廓尺寸(左右X前后x高)		850x950x2130	850x950x2280	900x1050x2360	950x1100x2500	950x1100x2550
功率(KW)		2.2	3.7	3.7	5.5	5.5
